Instrukcja montażu sterownika MBR03P (wersja A215)
Kompletna instrukcja montażu, podłączenia i programowania sterownika MBR03P w wersji A215 - z monitoringiem mycia i dojenia. Zawiera opis wszystkich 40 parametrów (F00–F16, F40), schematy podłączeń, tabele cykli mycia i tryb dojenia z czujnikiem NTC10k.
W skrócie
MBR03P A215 - sterownik myjni dojarki przewodowej z monitoringiem mycia i dojenia. Montaż na szynie DIN w obudowie IP56, zasilanie 230V/50Hz. 40 parametrów programowanych (F00–F16, F40). Steruje 5 urządzeniami: pompa próżniowa, pompa mleka, zawór ciepłej wody, zawór zimnej wody, zawór odpływu.
Charakterystyka sterownika
Sterownik MBR03P w wersji A215 to mikroprocesorowy sterownik myjni dojarek rurociągowych i hal udojowych z funkcją monitoringu mycia i dojenia.
Sterownik automatyzuje proces mycia instalacji udojowej i posiada następujące cechy:
- Sterowanie 5 urządzeniami: pompa próżniowa, pompa mleka, zawór wody ciepłej, zawór wody zimnej, zawór odpływu
- 40 programowanych parametrów (F00–F16, F40)
- Monitoring procesu mycia: czas mycia, temperatura max, czas mycia gorącą wodą
- Monitoring dojenia: czas dojenia, temperatura mleka (czujnik NTC10k)
- Wyświetlacz LED z informacją o aktualnym cyklu i czasie
- Odporność na zakłócenia z instalacji PV (CE EMC)
Montaż i instalacja
Sterownik MBR03P wymaga montażu przez wykwalifikowanego elektryka. Wymagania instalacyjne:
- Zasilanie: 230V / 50Hz jednofazowe
- Montaż na szynie DIN w rozdzielnicy
- Obudowa zapewniająca stopień ochrony co najmniej IP56 - sterownik ma IP20
- Temperatura otoczenia: 0–36°C
- Ochrona przed wilgocią i parą wodną (warunki oborowe)
Uwaga: Nieprawidłowy montaż może spowodować uszkodzenie sterownika i utratę gwarancji. Przed podłączeniem należy zapoznać się ze schematem podłączenia dla 18-pinowej listwy.
Oznaczenie CE
Sterownik MBR03P spełnia wymagania następujących dyrektyw europejskich:
- Dyrektywa LVD 2006/95/WE - bezpieczeństwo niskonapięciowe
- Dyrektywa EMC 2004/108/WE - kompatybilność elektromagnetyczna
Normy zharmonizowane:
- PN-EN 61010-1:2004 - Wymagania bezpieczeństwa
- PN-EN 61326:2006 - Kompatybilność elektromagnetyczna
Parametry F00–F16, F40
| Parametr | Opis | Zakres | Domyślnie |
|---|---|---|---|
| F00 | Czas płukania zimną wodą [min] | 1–15 | 3 |
| F01 | Czas mycia ciepłą wodą [min] | 1–20 | 10 |
| F02 | Czas płukania końcowego [min] | 1–15 | 3 |
| F03 | Czas opóźnienia pompy próżniowej [s] | 0–60 | 10 |
| F04 | Czas pracy pompy mleka [s] | 0–60 | 5 |
| F05 | Czas opóźnienia zaworu odpływu [s] | 0–60 | 5 |
| F06 | Czas otwarcia zaworu odpływu [s] | 1–60 | 15 |
| F07 | Czas pauzy między cyklami [min] | 0–60 | 0 |
| F08 | Temperatura progu gorącej wody [°C] | 30–80 | 50 |
| F09 | Liczba cykli mycia | 1–5 | 1 |
| F10 | Dodatkowe płukanie ciepłą wodą | 0–1 | 0 |
| F11 | Wariant cyklu 1 | 0–1 | 0 |
| F12 | Wariant cyklu 2 | 0–1 | 0 |
| F13 | Wariant cyklu 3 | 0–1 | 0 |
| F14 | Czas dodatkowy ciepłej wody [min] | 0–10 | 0 |
| F15 | Wariant cyklu 4 | 0–1 | 0 |
| F16 | Monitoring NTC10k | 0–1 | 1 |
| F40 | Reset do ustawień fabrycznych | 0–1 | 0 |
Dane techniczne
| Parametr | Wartość |
|---|---|
| Wymiary | 90 × 70 mm |
| Zasilanie | 230V / 50Hz |
| Pobór mocy | 2 VA |
| Stopień ochrony | IP20 |
| Temperatura pracy | 0–36°C |
| Montaż | Szyna DIN |
| Złącza | 4 mm śrubowe |
| Max prąd styków | 1A / 250V AC |
| Wyświetlacz | LED |
| Wersja | A215 z monitoringiem |

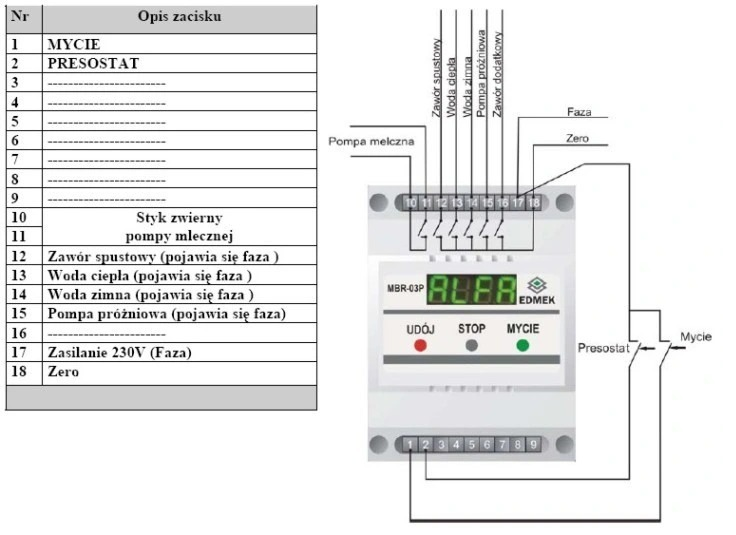

Schemat podłączenia - listwa 18-pinowa
Sterownik MBR03P wyposażony jest w 18-pinową listwę przyłączeniową z złączami śrubowymi 4 mm. Poniżej opis przypisania pinów.
| Pin | Funkcja |
|---|---|
| 1–2 | Zasilanie 230V AC (L, N) |
| 3–4 | Pompa próżniowa |
| 5–6 | Pompa mleka |
| 7–8 | Zawór wody ciepłej |
| 9–10 | Zawór wody zimnej |
| 11–12 | Zawór odpływu |
| 13–14 | Czujnik temperatury NTC10k |
| 15–16 | Przycisk UDÓJ |
| 17–18 | Przycisk MYCIE / START |
Tryby pracy
Sterownik MBR03P obsługuje dwa tryby pracy:
Tryb mycia
Uruchamiany przyciskiem MYCIE (zielony). Standardowy cykl mycia składa się z 3 etapów:
- Płukanie zimną wodą (F00) - usunięcie resztek mleka z instalacji
- Mycie gorącą wodą (F01) - dezynfekcja w temperaturze powyżej progu F08
- Płukanie końcowe zimną wodą (F02) - usunięcie resztek detergentu
Parametry F10–F15 pozwalają na konfigurację wariantów cyklu z dodatkowymi etapami.
Tryb dojenia
Uruchamiany przyciskiem UDÓJ (czerwony). Sterownik włącza pompę próżniową i rozpoczyna monitoring:
- Czas dojenia
- Temperatura mleka (czujnik NTC10k, parametr F16)
Tabele cykli mycia
| Etap | Cykl standardowy | F10=1 | F11=1 | F12=1 |
|---|---|---|---|---|
| 1. Płukanie zimne | F00 min | F00 min | F00 min | F00 min |
| 2. Mycie gorące | F01 min | F01 min | F01 min | F01 min |
| 3. Płukanie końcowe | F02 min | F02 min | F02 min | F02 min |
| 4. Dodatkowe płukanie | - | F14 min | - | F14 min |
| Pompa próżniowa | Cały cykl | Cały cykl | Etapy 1–2 | Etapy 1–3 |
| Pompa mleka | Etap 2 | Etap 2 | Etapy 1–2 | Etap 2 |
Programowanie sterownika
Aby wejść w tryb programowania:
- Naciśnij i przytrzymaj przycisk OK przez 3 sekundy
- Na wyświetlaczu pojawi się numer pierwszego parametru (F00)
- Przyciskami [+] i [-] wybierz numer parametru
- Naciśnij OK - wyświetli się aktualna wartość
- Przyciskami [+] i [-] zmień wartość
- Naciśnij OK aby zapisać i przejść do następnego parametru
- Aby wyjść z trybu programowania - naciśnij STOP
Sterownik wyświetla nazwę aktualnego cyklu i czas do końca. Przykład: PLU3 = płukanie ciepłą wodą, 9m = pozostało 9 minut.
Monitoring NTC10k
Wersja A215 wyposażona jest w system monitoringu z czujnikiem temperatury NTC10k (parametr F16=1). Po zakończeniu cyklu mycia lub dojenia sterownik przechowuje dane monitoringu:
Dane z mycia
- Całkowity czas mycia
- Maksymalna temperatura podczas mycia
- Czas mycia gorącą wodą (powyżej progu F08)
Dane z dojenia
- Czas dojenia
- Temperatura mleka (odczyt z NTC10k)
Dane można odczytać przyciskami [+] i [-] po zakończeniu cyklu. Dane są przechowywane do momentu rozpoczęcia następnego cyklu.
Pobierz instrukcję PDF
Instrukcja montażu sterownika MBR03P w wersji A215 dostępna jest również w formacie PDF do pobrania i wydruku.
Pobierz instrukcję MBR03P A215 (PDF) →Najczęściej zadawane pytania
Czy mogę zamontować sterownik samodzielnie? ▼
Zalecamy montaż przez wykwalifikowanego elektryka. Sterownik wymaga podłączenia do sieci 230V/50Hz i prawidłowego okablowania 18-pinowej listwy. Nieprawidłowy montaż może spowodować uszkodzenie sterownika i utratę gwarancji.
Jaką obudowę zastosować? ▼
Sterownik ma stopień ochrony IP20. Wymaga montażu w obudowie zapewniającej co najmniej IP56 - chroniącej przed wilgocią i parą w oborze.
Jak zresetować parametry do wartości fabrycznych? ▼
Parametr F40 przywraca ustawienia fabryczne wszystkich parametrów. Po resecie należy ponownie zaprogramować parametry dostosowane do konkretnej instalacji.
Co oznaczają skróty na wyświetlaczu (PLU3, 9m)? ▼
Sterownik wyświetla nazwę aktualnego cyklu i czas do końca. PLU3 = płukanie ciepłą wodą, 9m = pozostało 9 minut do końca cyklu.
